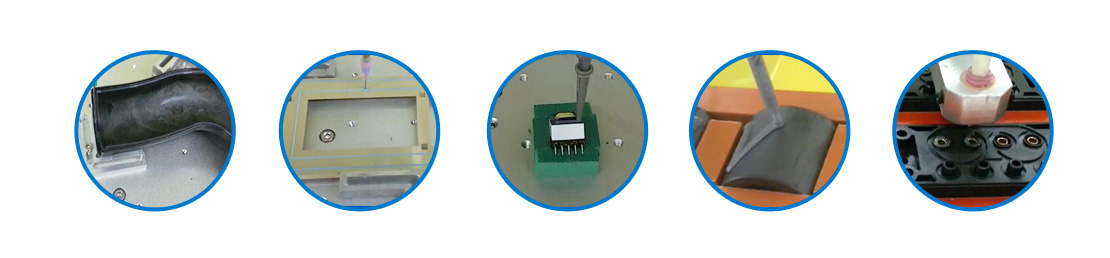

涂胶效果
产品视频
产品应用

适用于50ml针筒式包装双组份胶的定量混合自动产品精密点涂胶以及产品点涂胶工作台面不移动的工艺需求。
常用胶水包装:50ml双组份针筒式包装等。


常用胶水特性:丙烯酸酯AB结构胶、环氧AB结构胶、聚氨酯AB结构胶等。

技术参数
规格型号ITEMTH-206H-206AB
移动范围 X/Y/Zworking range300 x 300 x 100mm
外形尺寸 Dimensions (WxDxH)500 x 600 x 610mm
本体重量 Weight34kgs
质量标准 Standard

CE认证CE Approved

最大负载 XY/ZMaximum Load

10 kg / 3 kg

重复精度 Repeatability

±0.005mm

定位精度 Resolution

±0.001mm

移动速度 XY/Z Speed

0-800/350 mm/Axis

轨迹存储量 Data memory capacity

9999组(1000步每组)9999Group(1000Point/Group)

显示方式 Display way

液晶显示屏LCD display

驱动系统 Drive System

微步进精密马达Precision micro-stepper motor

传动方式 Transmission

同步带/精密直线导轨Timing Belt/ Precision Linear Guides

编程模式 Edit Programming

天豪手持编程器 Handheld Programmer

I/O讯号 I/O Signals

4 Inputs / 4 Outputs

数据导入Port allows for data

USB导入口允许数据在电脑和设备中传输及CAD图形导入转化运动轨迹识别功能
               USB port allows for data transfer between PC and CAD file download capability allow changes to dispensing path.

插补功能 Patterns

点/线/圆弧/3DLines, Circles, Arcs, Continuous Paths, XYZ simultaneous (CP) 3D

电源输入 Power Supply

AC110V/220V (内部开关转换)Internal conversion

工作环境温度 Working Temperature

0 ~40℃

工作环境湿度 Relative Humidity

20~90% (无结露)(no condensation)

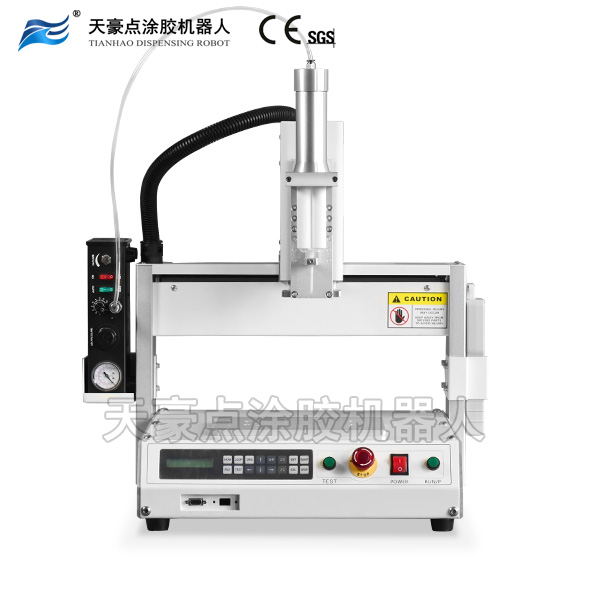

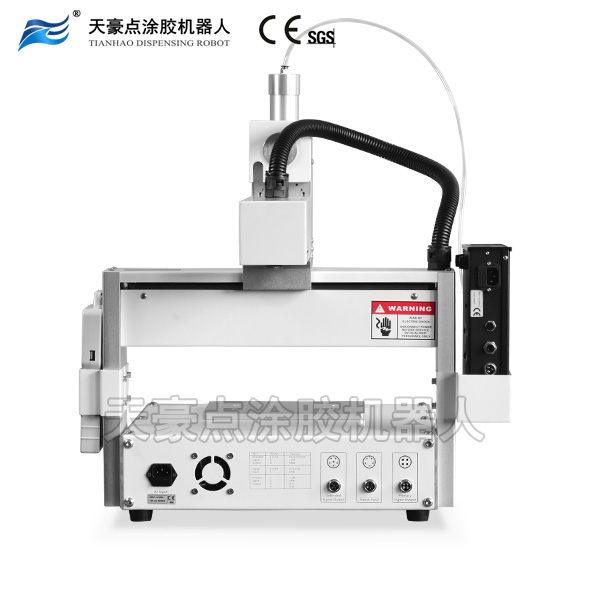

TH-206H 外观尺寸示例


产品优势

机器特色
Z轴采用刹车马达,防止机器断电意外下降产生安全问题日本原装THK双微轨,更加保证了机器的稳定可靠

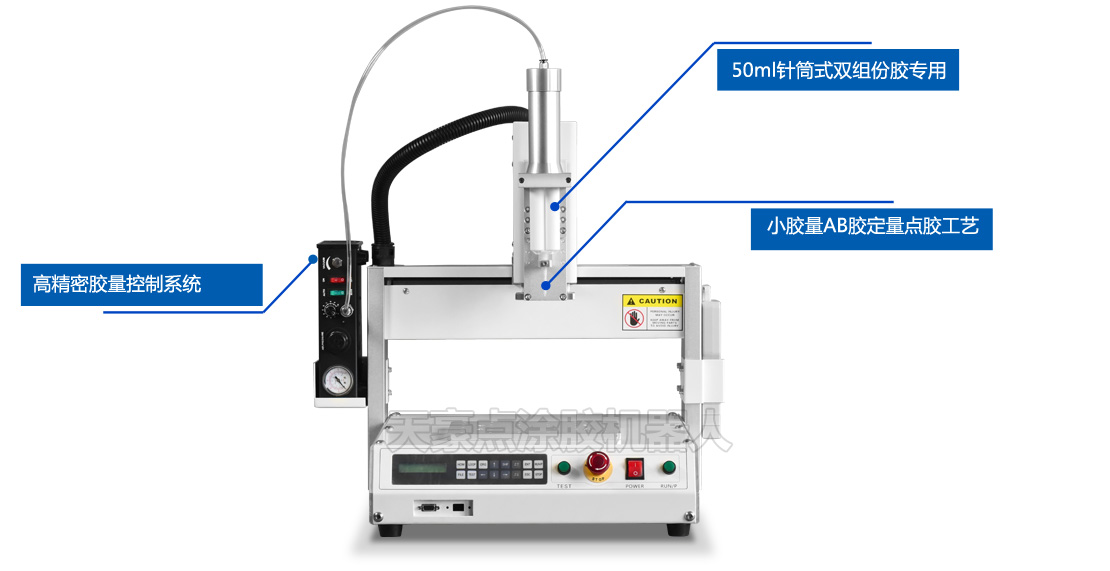

可显示程序图形及加工状态,直接导入CAD文件,配套提供的天豪图形编辑软件可导入,如 .NC、 .AI、 .DXF、 .JPG、 .BMP等格式文件 自主品牌50ml针筒式包装双组份胶专用精密定量控胶系统,搭配机器实现50ml针筒式包装双组份胶的定量配比混合自动点涂胶作业。201810311277234.jpg
细节描述
人性化设计规范化线号标注激光切割钣金
汽车烤漆工艺
航空铝型材材料,稳固轻巧便于运输
生产工艺环节
标准规范化批量生产工艺,每个电子元器件的采用都经过了2~3年的磨合测试才正式投入到生产中,以及机器7*24小时的出厂老化测试检查,更好的保证了每台送到客户手上的天豪机器都是稳定可靠的产品。

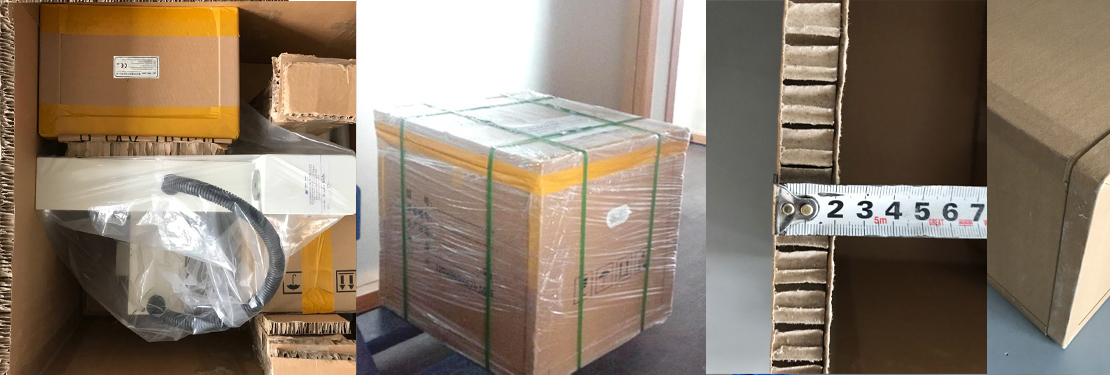

产品包装
专为天豪机器量身打造的加厚型特制纸箱,箱体采用一体成型设计,有效地防止了箱体底部意外的掉落,另采用高强度打包专用带,保证了产品在长途运输中不被损坏。
产品工艺


机器上所有螺丝统一采用304不锈钢材料,防锈耐腐不易滑牙,每个螺丝的固定都经过扭力测试工具的检测高精密水平检测仪器,确保机器运行工作中的平整性规范化生产工艺文件,每台机器的产出均经过110道的生产工序和74道的检测工序的严格把关
每道生产检测工艺都来自于天豪工程师多年累积的经验所得,它是能保证天豪机器长久稳定运行的根基;每一项的技术革新,都离不开天豪工程师的辛勤付出;每台送到客户手上的天豪产品,都来自于天豪所有员工的团队协作,为其保驾护航。
产品售后服务

产品质保
1.凡购买天豪正品机器均享受五年免费质保的服务(人为损坏、不可抗拒的自然灾害及相关耗材不在服务范围内);同时 终身享受一年免费一次的保养服务;
2.售后承诺:若机器出现问题,在工作日内,我们2小时内给予有效答复,24小时内给予相应解决方案;
3.在正常使用情况下,五年内若有质量问题,一律免费修理以及免费更换,但如果是用户操作不当,使机器超负荷、发生 碰撞等问题而造成机器损坏,本公司会提供相应服务,可一切费用由用户承担;
4.如机器电机、马达等重要部件,免费保修五年,若出现质量问题,并且自行维修困难,可将机器邮寄到我公司,您将得 到免费的维修;(因用户操作不当损坏的,将收取用户相应的费用);
5.对于超过保修期的机器,若机器出现损坏,仍可以将机器邮寄到我公司进行相应的维修服务,但需要用户承担个别部件 的成本费;
6.收货时请您务必当着送货人员的面拆开验货并经确认无误后再签名签收。如机器外表面有明显的因摔、撞、挤、压引起 的损伤,请务必让送货人员将不良情况注在签收单上且拒收,并马上给我们电话联系,以保证您的利益,否则,公司当您收到的货是完好的。然而,若您未能做到 当面拆包验货(注意:代签收的也视为本人亲自签收),而等送货人员离开后再联系反映机器及配件有丢失,数量不符,损坏严重等问题,我公司恕不负责,因此 ,为了保障您的利益,请务必当面拆包验货;
7.我公司为购买者提供安全便捷的运输服务。此外,非我公司授权销售的机器,如遇质量问题,我公司概不负责。
