产品介绍

涂胶效果
产品视频
产品应用

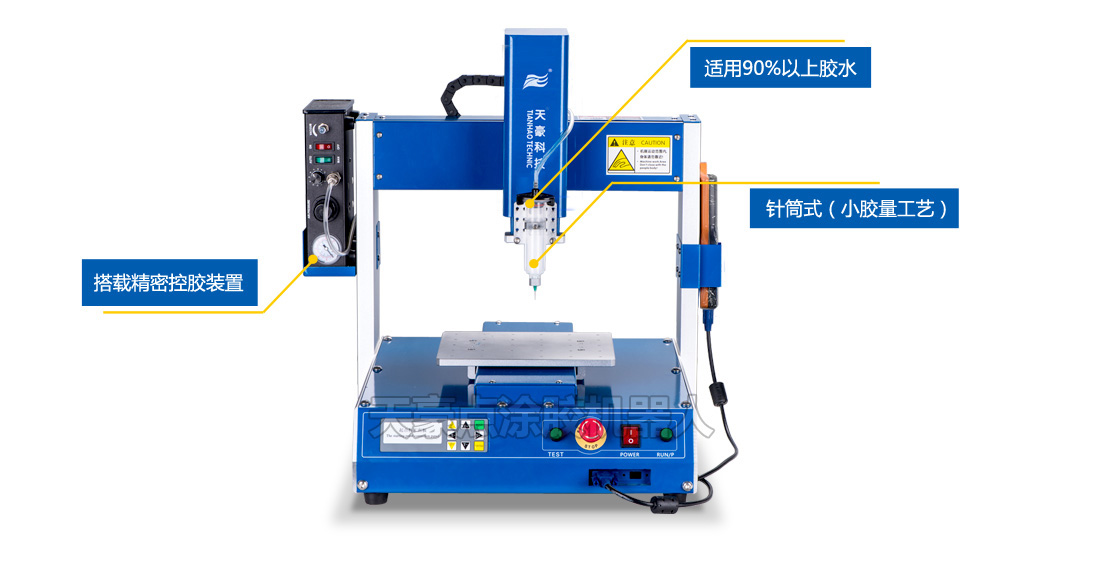

适用于小胶量的产品精密点胶工艺需求。

常用胶水包装:牙膏状、袋装(散装)、针筒装、小瓶装、小罐装等。






常用胶水特性:快干胶、厌氧胶、UV胶、液体胶、膏状胶、油漆、油墨、油脂、润滑油、锡膏等。






技术参数

规格型号ITEMDH-3310D

移动范围 X/Y/Zworking range300 x 300 x 100mm

外形尺寸 Dimensions (WxDxH)500 x 580 x 610mm

本体重量 Weight35kgs

质量标准 Standard

CE认证CE Approved



最大负载 XY/ZMaximum Load

8 kg / 2 kg



重复精度 Repeatability

±0.02mm



移动速度 XY/Z Speed

0-600/300 mm/Axis



轨迹存储量 Data memory capacity

99组(1000步每组)99 Group(1000Point/Group)



驱动系统 Drive System

步进系统 Miro-stepper motor



传动方式 Transmission

同步带/精密直线导轨Timing Belt/ Precision Linear Guides



编程模式 Edit Programming

手持示教编程 Teachpend



安全防护 Edit Programming光电传感器 Optical coupling sensor

I/O讯号 I/O Signals

4 Inputs / 4 Outputs (可选配 Option)



插补功能 Patterns

点/线/圆弧/3DLines, Circles, Arcs, Continuous Paths, XYZ simultaneous (CP) 3D



电源输入 Power Supply

AC110V/220V (内部开关转换)Internal conversion



工作环境温度 Working Temperature

0 ~40℃



工作环境湿度 Relative Humidity

20~90% (无结露)(no condensation)



气源输入 Air Input

用于控胶系统5~7bar(1bar=1.01972kg/cm²=14.5038psi) Using for feed system


DH-3310D 外观尺寸示例


产品优势

机器特色
机器特色01.jpgZ轴采用刹车马达,防止机器断电意外下降产生安全问题机器特色02.jpg军工级电源,耐温可达45℃
进口特制橡胶同步带,使用寿命更长 机器特色03.jpg自主品牌高精密胶量控制器,搭配机器更好的保证了出胶量的均匀性和一致性
细节描述
细节描述01.jpg 细节描述03.jpg
人性化设计规范化线号标注激光切割钣金
汽车烤漆工艺
航空铝型材材料,稳固轻巧便于运输
生产工艺环节
标准规范化批量生产工艺,每个电子元器件的采用都经过了2~3年的磨合测试才正式投入到生产中,以及机器7*24小时的出厂老化测试检查,更好的保证了每台送到客户手上的天豪机器都是稳定可靠的产品。
产品包装
专为天豪机器量身打造的加厚型特制纸箱,箱体采用一体成型设计,有效地防止了箱体底部意外的掉落,另采用高强度打包专用带,保证了产品在长途运输中不被损坏。
产品工艺


机器上所有螺丝统一采用304不锈钢材料,防锈耐腐不易滑牙,每个螺丝的固定都经过扭力测试工具的检测高精密水平检测仪器,确保机器运行工作中的平整性规范化生产工艺文件,每台机器的产出均经过110道的生产工序和74道的检测工序的严格把关
每道生产检测工艺都来自于天豪工程师多年累积的经验所得,它是能保证天豪机器长久稳定运行的根基;每一项的技术革新,都离不开天豪工程师的辛勤付出;每台送到客户手上的天豪产品,都来自于天豪所有员工的团队协作,为其保驾护航。
产品售后服务

产品质保
1.凡购买天豪正品机器均享受一年免费质保的服务(人为损坏、不可抗拒的自然灾害及相关耗材不在服务范围内);同时 终身享受一年免费一次的保养服务;
2.售后承诺:若机器出现问题,在工作日内,我们2小时内给予有效答复,24小时内给予相应解决方案;
3.在正常使用情况下,一年内若有质量问题,一律免费修理以及免费更换,但如果是用户操作不当,使机器超负荷、发生 碰撞等问题而造成机器损坏,本公司会提供相应服务,可一切费用由用户承担;
4.如机器电机、马达等重要部件,免费保修一年,若出现质量问题,并且自行维修困难,可将机器邮寄到我公司,您将得 到免费的维修;(因用户操作不当损坏的,将收取用户相应的费用);
5.对于超过保修期的机器,若机器出现损坏,仍可以将机器邮寄到我公司进行相应的维修服务,但需要用户承担个别部件 的成本费;
6.收货时请您务必当着送货人员的面拆开验货并经确认无误后再签名签收。如机器外表面有明显的因摔、撞、挤、压引起 的损伤,请务必让送货人员将不良情况注在签收单上且拒收,并马上给我们电话联系,以保证您的利益,否则,公司当您收到的货是完好的。然而,若您未能做到 当面拆包验货(注意:代签收的也视为本人亲自签收),而等送货人员离开后再联系反映机器及配件有丢失,数量不符,损坏严重等问题,我公司恕不负责,因此 ,为了保障您的利益,请务必当面拆包验货;
7.我公司为购买者提供安全便捷的运输服务。此外,非我公司授权销售的机器,如遇质量问题,我公司概不负责。
售后流程
